M220

額定電流：20A（適用于交流電路，符合IEC 60947標準）。

極數：3極（3P）。

設計特點：

手動操作，旋轉凸輪驅動。

強制斷開觸點（Forced Open Contacts），安全性高。

防護等級：IP20（正面防護），端子可從安裝方向訪問。

支持短路電流至20kA（690V AC）。

2. 切換程序：61039

功能描述：

三極無斷開（OFF）的三位置轉換開關。

切換角度：90°（標準旋轉角度）。

應用場景：電機正反轉控制、雙電源切換、多回路選擇。

技術參數：

觸點數量：3極（3P）。

操作階段：3個位置（如左、中、右）。

接線能力：支持多線纜連接（需參考端子規格）。

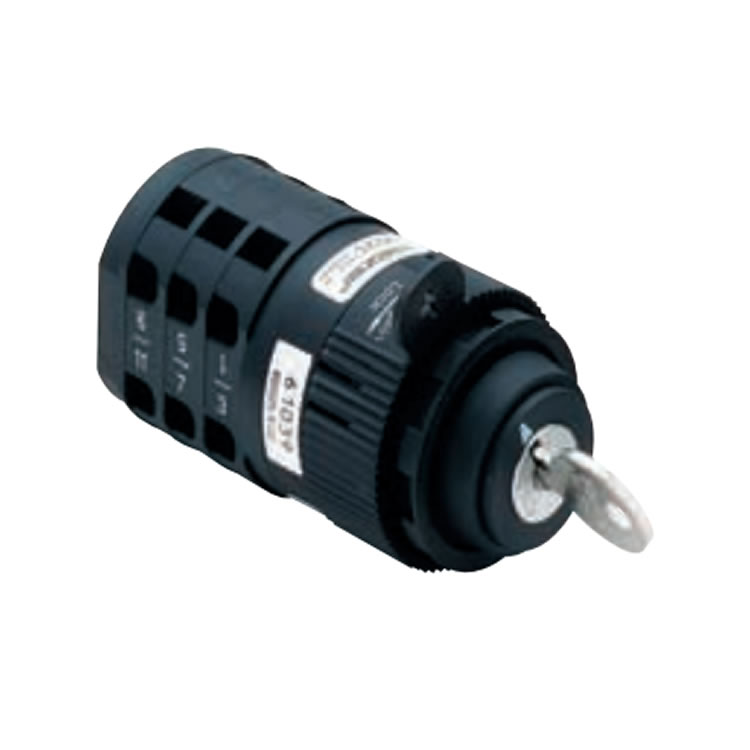

3. 安裝形式：R001A

安裝方式：

鑰匙操作（Key Operated），帶前環（Front Ring）。

顏色：黑色/金屬（Black/Metal）。

鎖具配置：Ronis鎖（型號C001），標配2把鑰匙，支持安全鎖升級。

特殊功能：

鑰匙可拆卸位置標識為 A（根據文檔第85頁分類，A對應特定時間點解鎖，如12點/6點方向）。

支持多位置鎖定（如左、右位置獨立鎖定）。

三、技術規格與認證

電氣參數：

額定電壓：690V AC（最高）。

額定絕緣電壓：690V AC。

操作頻率：≤50次/小時（機械壽命≥10^6次）。

環境適應性：

工作溫度：-25°C 至 +50°C（開啟式）；-25°C 至 +40°C（封閉式）。

防護等級：IP20（基礎型），可選更高防護（如IP66）。

認證：

IEC/EN 60947-1、60947-3、60204-1。
