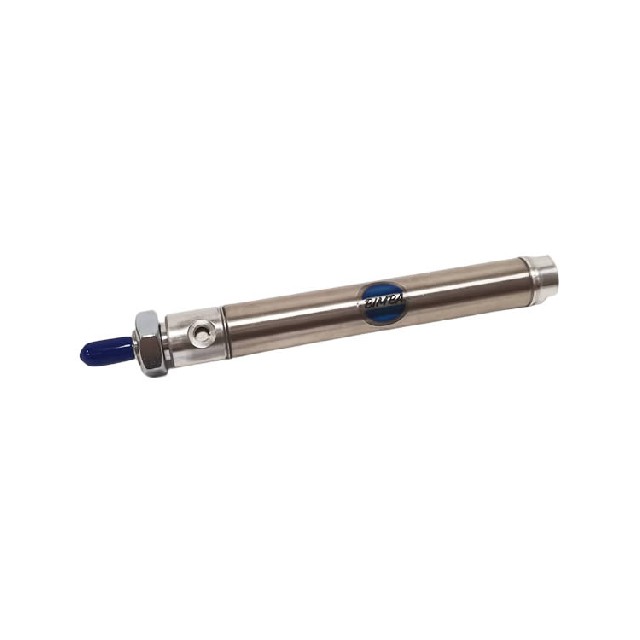

帶可調節墊（兩端）+內置磁鐵+90°旋轉端口+樞軸襯套的雙作用氣缸 - Bimba（帶可調墊系列的原始系列） - 1-1/16“ 缸徑 （B1-1/16”） - 8“ 行程 （S8”） - 通用安裝樞軸或雙端安裝 - 5/16-24 UNF-2A（外螺紋）螺紋桿 + 5/8-18 螺紋安裝螺母（兩端） - 2 x 1/8“ NPT 螺紋氣動端口（兩端） - 不銹鋼棒

氣缸

產品系列/系列名稱原裝可調式坐墊系列

子范圍名稱CM-09系列

孔徑1-1/16“ 孔徑 （B1-1/16”）

行程長度8“ 沖程 （S8”）

功能雙作用氣缸

設計可調節墊（兩端）

內置磁鐵

端口旋轉 90°

樞軸襯套

不可修復

連接類型2 x 1/8“ NPT 螺紋氣動端口（兩端）

5/16-24 UNF-2A（外螺紋）

螺紋桿 5/8-18 螺紋安裝螺母（兩端）

安裝方式通用安裝樞軸或雙端安裝

材料不銹鋼棒

運行環境空氣溫度-20...+200°F / -28...+93 °C

好處高強度鋁合金端口端

丁腈橡膠 N “U” 杯密封件

低分離摩擦;小于 5 PSI

藍色和改進的設計使以前的氣缸壽命

翻了一番 永久潤滑脂潤滑劑在使用過程中不需要額外的潤滑
