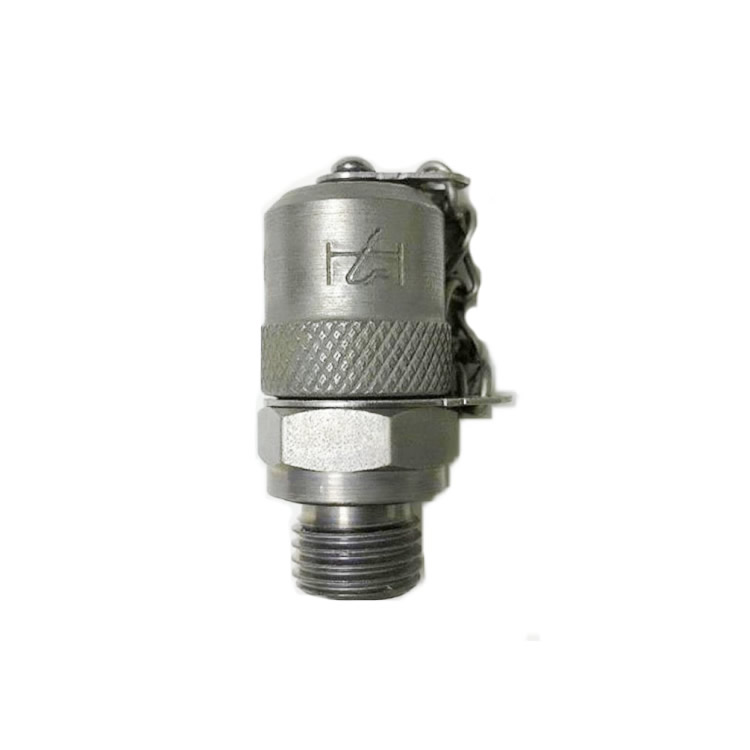

Hydrotechnik 2103-40-22.00N 是一款德國制造的高精度 Minimess? 系列測壓接頭，專為液壓系統及高壓流體測試場景設計，以其快速密封連接和精準壓力測量能力著稱。

產品概述

Hydrotechnik 2103-40-22.00N 是德國 Hydrotechnik GmbH 生產的 Minimess? 球密封測壓接頭，采用快速插拔設計，可在高壓環境下實現無泄漏連接，廣泛應用于液壓系統、工程機械、能源設備等領域的壓力檢測與故障診斷。該產品繼承 Hydrotechnik 自1964年發明的 Minimess? 技術，以高可靠性、重復使用性和兼容性成為工業壓力測量中的關鍵組件。

技術規格

參數類別 規格說明

型號 2103-40-22.00N

品牌/產地 Hydrotechnik / 德國

接口螺紋類型 根據型號標識推測為 G1/4 或 M14x1.5 (需以實際標注為準)

最大工作壓力 63 MPa (630 bar)

密封材料 標準配置 NBR（丁腈橡膠），可選 FKM（氟橡膠） 用于高溫或腐蝕性介質

溫度范圍 -30℃ ~ +120℃ (NBR) / -20℃ ~ +200℃ (FKM)

主體材料 鋼 1.0718（表面鍍鋅鎳防銹處理），可選不銹鋼 1.4571

連接類型 快速插拔式球密封結構

適用介質 液壓油、礦物油、水基液體、氣體（需根據密封材質選擇）

設計特點

1.  快速無泄漏連接：

    ?   獨特的球密封結構允許在系統帶壓狀態下安全連接和斷開，無需停機，顯著提高檢測效率。

2.  高精度與重復性：

    ?   多次使用后仍能保持密封性能穩定，確保壓力數據準確可靠，減少測量誤差。

3.  堅固耐用：

    ?   主體采用高強度鋼或不銹鋼制造，耐腐蝕、抗振動，適用于惡劣工業環境。

4.  兼容性廣：

    ?   提供多種螺紋規格（如 G1/4、G3/8、NPT、UNF 等），適配絕大多數液壓測試儀表、傳感器和軟管接口。

應用領域

?   工程機械：挖掘機、裝載機等液壓系統的壓力監測與故障診斷。

?   能源電力：石油、電力行業的高壓流體測試與設備維護。

?   汽車制造：制動系統、變速器液壓測試臺。

?   工業自動化：生產線上液壓元件的性能驗證與質量控制。
