產品概述

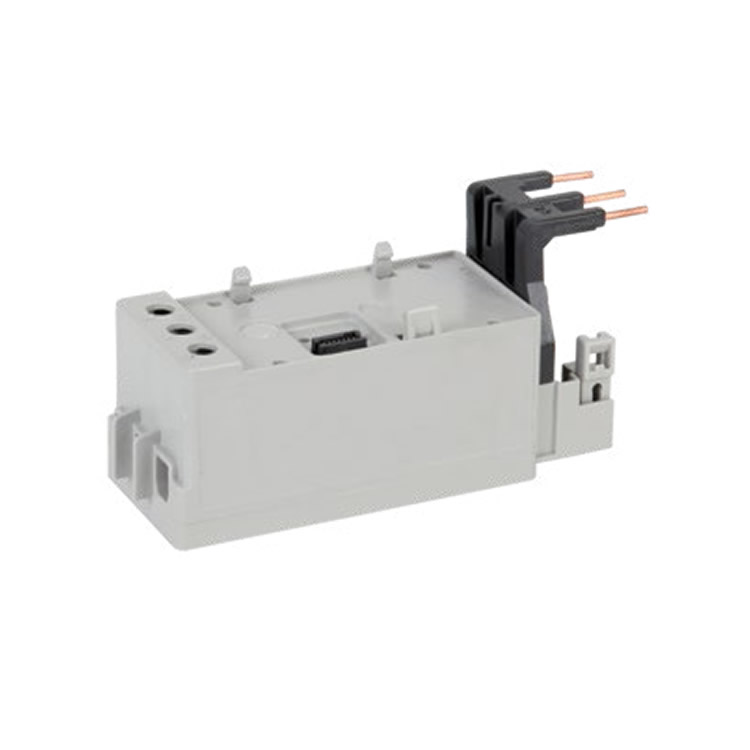

CEP9-ESM-VIG-146-200 是Sprecher+Schuh CEP9系列電子過載繼電器中的一款電壓/電流/接地故障感應模塊，專為工業電機保護設計，支持高級通信功能和多重診斷能力。

電氣規格

1. 額定絕緣電壓（Ui）

   ? 690 VAC

2. 額定操作電壓（Ue）

   ? IEC標準：690 VAC

   ? UL標準：600 VAC

3. 額定脈沖電壓（Uimp）

   ? 6 kV

4. 電流檢測范圍

   ? 20...200 A

5. 適用頻率

   ? 45...65 Hz

6. 電源操作范圍

   ? 159...265 VAC（最大浪涌電流6 A）

7. 功耗

   ? 基礎模塊：6 W

   ? 擴展模式下：8 W

環境規格

1. 工作溫度

   ? 開放環境：-20°C 至 +55°C

   ? 封閉環境：-20°C 至 +40°C

2. 存儲溫度

   ? -40°C 至 +85°C

3. 濕度

   ? 5% 至 95%（無冷凝）

4. 防護等級

   ? IP20

5. 抗振動與沖擊

   ? 振動：2.5G（運行）/5G（非運行）

   ? 沖擊：30G
