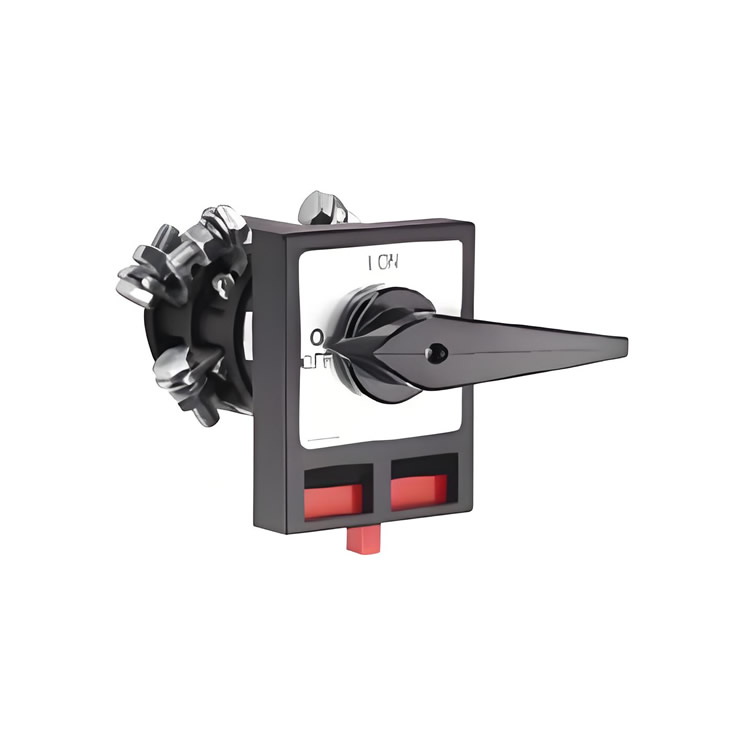

B263-41300-033N1 規格參數表
參數類別 參數值 說明
產品型號 B263-41300-033N1 型號后綴 033N1 表示安裝尺寸和手柄類型（N型黑色掛鎖手柄）
額定電流 63 A 符合 IEC 60947 標準，適用于 AC-21A 工況
操作功率 - AC-23A: 22 kW<br>- AC-3: 18.5 kW 在 380–440 V 電壓下的負載能力
安裝尺寸 36 × 36 mm 面板開孔尺寸
手柄類型 N型黑色掛鎖手柄 支持掛鎖鎖定
防護等級 IP66 防塵、防強噴水
安裝方向 任意，建議執行器豎直安裝
電氣特性 - 額定電壓：380–440 V<br>- 頻率：50/60 Hz 文檔 "Electrical data" 章節通用參數
短路耐受能力 10 kA (IEC 60947) 文檔 "Operating limits" 中 63A 型號標準值
適用工況 電動機控制（AC-3）、電阻負載（AC-21A） 文檔 "Switching programme" 定義的應用場景
關鍵特性解析
1. 高負載能力
? 支持 AC-3 工況下 18.5 kW 電動機負載（如 22 kW 水泵/風機），AC-23A 工況下 22 kW 重載啟動設備。
2. 安全防護設計
? IP66 防護：耐受粉塵侵入和高壓水沖洗，適用于戶外或工業潮濕環境。
? 掛鎖功能：N型手柄支持掛鎖鎖定，確保維護時設備處于斷電狀態（安全隔離）。
3. 安裝靈活性
? 36×36 mm 緊湊面板開孔尺寸，適配標準控制柜布局。
? 支持任意安裝方向，優化柜內空間利用率。
