基礎信息

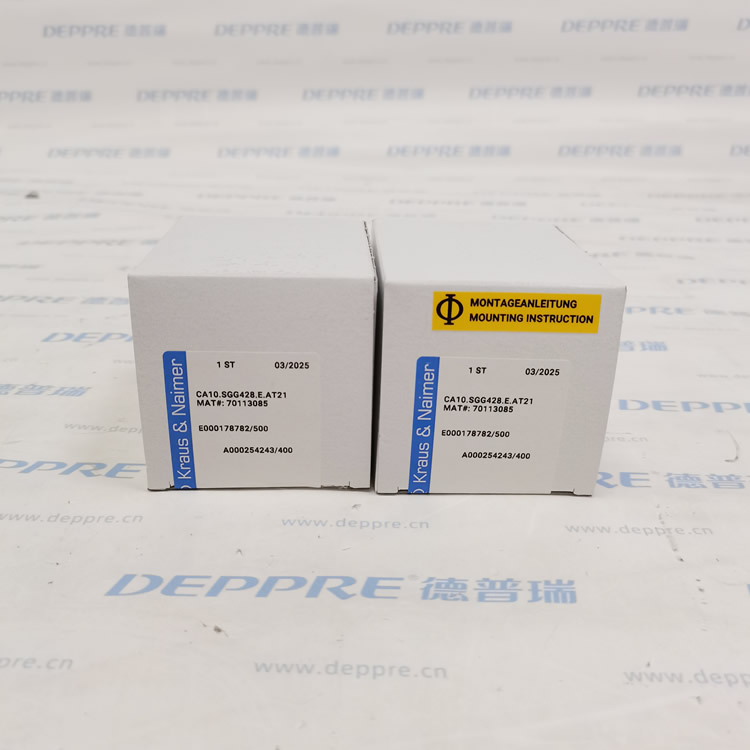

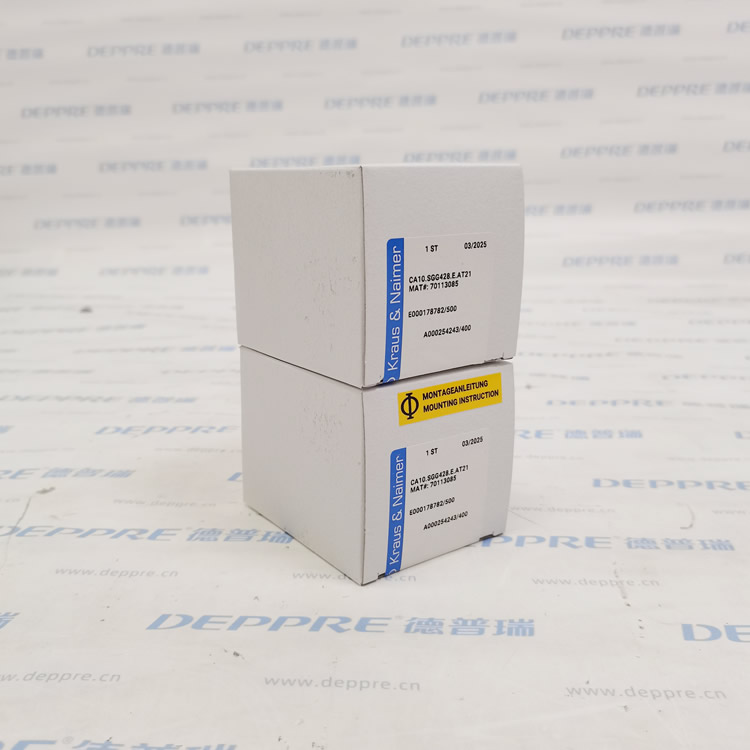

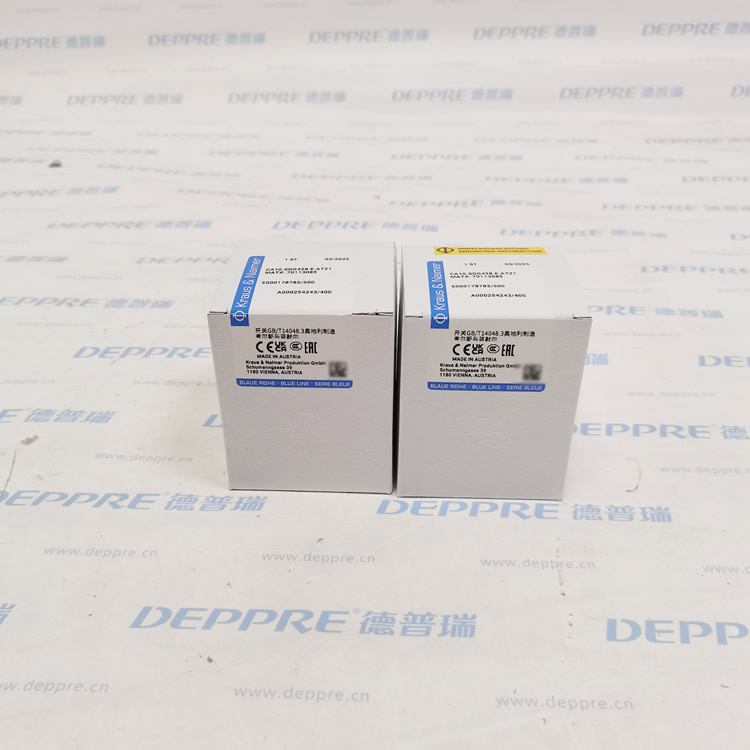

型號：CA10.SGG428.E.AT21（屬CA10系列）

品牌：奧地利 Kraus & Naimer（1907年創立，全球凸輪開關技術領導者）

尺寸：S0標準（48×48mm），緊湊型設計，節省安裝空間。

額定性能：

熱電流：20A

最大電壓：690V

電機負載能力（3×380–440V系統）：

AC-23A：7.5kW（直接啟停）

AC-3：5.5kW（鼠籠電機頻繁啟停）

環境適應性

工作溫度：**-25°C至+55°C**（峰值60°C）

防護等級：IP20（適用于干燥控制柜環境）

二、核心設計特點

端子與接線優化

側面螺絲端子：支持水平或垂直布線，便于在狹窄空間安裝。

防手指觸碰設計：符合安全標準（IEC 947/EN 60947），防止誤觸。

飛利浦系留螺絲：集成螺絲刀導軌，支持電動工具快速接線。

結構與操作機制

旋轉角度：60° 切換，定位精準（滾輪卡棘輪結構）。

觸點材料：銀質接觸墊，確保低接觸電阻與高導電性（部分型號可選鍍金觸點，耐腐蝕）。

多層絕緣殼體：立體布置減少安裝面積，提升結構穩定性。

安裝靈活性

支持 面板安裝（兩孔/四孔支架）或 底座安裝（DIN導軌卡扣式）。

兼容 垂直/水平方向操作，適應不同控制柜布局。
